Warum Anlagen­kennzeichnung in der Chemie

Die Kennzeichnung Verfahrenstechnischer Anlagen bietet eine Vielzahl von Vorteilen, die zur Sicherheit, Effizienz und Einhaltung gesetzlicher Vorschriften beitragen. Mit einer aktuellen Anlagenkennzeichnung sind Sie auf der sicheren Seite.

Kontakt

Jetzt auch noch jedes Rohr kennzeichnen?

Durch die Rohrleitungen in Chemie Anlagen werden die flüssigen Chemikalien gepumpt. Die Rohrleitungen dienen der Verbindung der Apparaturen, wie z.B. Behälter mit Reaktoren. Die verschiedenen Rohrstücke sind mit Flanschen verbunden bei denen gegenüber der durchgängigen Leitung ein erhöhtes Risiko einer Undichtigkeit besteht.

Wenn Chemikalien austreten ist es immer gut zu wissen um welchen Stoff es sich handelt.

mehr lesen

Normgerechte Kennzeichnung von Rohrleitungen – Gefahrsymbole und Stoffe
nach DIN 2403 und CLP/GHS
Die normgerechte Kennzeichnung von Rohrleitungen ist besonders für die Sicherheit
in industriellen Anlagen wichtig und wird in Deutschland durch die DIN 2403
geregelt. Diese Norm schreibt vor, dass alle Stoffe in nicht erdverlegten Rohrleitungen
entsprechend ihres Inhalts und der damit verbundenen Gefahren gekennzeichnet
werden müssen. Gefahrenstoffe sind zudem mit spezifischen Symbolen zu versehen,
die sich nach der CLP/GHS-Verordnung richten, die in der EU seit 2015 verbindlich
ist.
Aktuelle Anforderungen der DIN 2403:2018-10
Die aktualisierte Version der DIN 2403, die im Oktober 2018 veröffentlicht wurde,
enthält spezifische Anforderungen für die Kennzeichnung von Durchfluss-Stoffen in
Rohren, darunter:

  • Gefahrstoffsymbole gemäß CLP/GHS: Alle als Gefahrstoffe eingestuften Inhalte
    müssen durch international anerkannte Gefahrsymbole eindeutig identifizierbar
    sein. Dies vereinfacht die Kennzeichnung und erfüllt die Sicherheitsvorgaben der
    TRGS 201.
  • Vereinheitlichte Farb- und Symbolgebung: Durch den genormten Einsatz von
    Farben und Symbolen können auch Beschäftigte von Fremdfirmen die Gefahren
    schnell und präzise erfassen. So wird beispielsweise die Farbe Orange für Säuren
    und braun/rot für brennbare Flüssigkeiten verwendet.
    Vorteile einer normgerechten Kennzeichnung
    Eine korrekte Kennzeichnung gewährleistet eine klare Übersicht der in den
    Rohrleitungen transportierten Stoffe und minimiert Unfallrisiken.
  • Erhöhte Sicherheit: Klare und einheitliche Gefahrenhinweise verbessern das
    Sicherheitsniveau.
  • Professionelle Einstufung: Die professionelle Einstufung der Durchfluss-Stoffe
    gemäß CLP/GHS übernehmen wir für Sie. Somit müssen Sie nicht die
    komplizierte Auswahl der passenden Symbole treffen.
  • Aufnahme und Montage: Sie zeigen uns wo Ihre Anlage steht und übergeben uns
    das entsprechende R&I, um alles Andere kümmern wir uns.
Anlagenkennzeichnung mit Kennzeichnung der Rohrleitungen sowie Behälter von Reaktoren

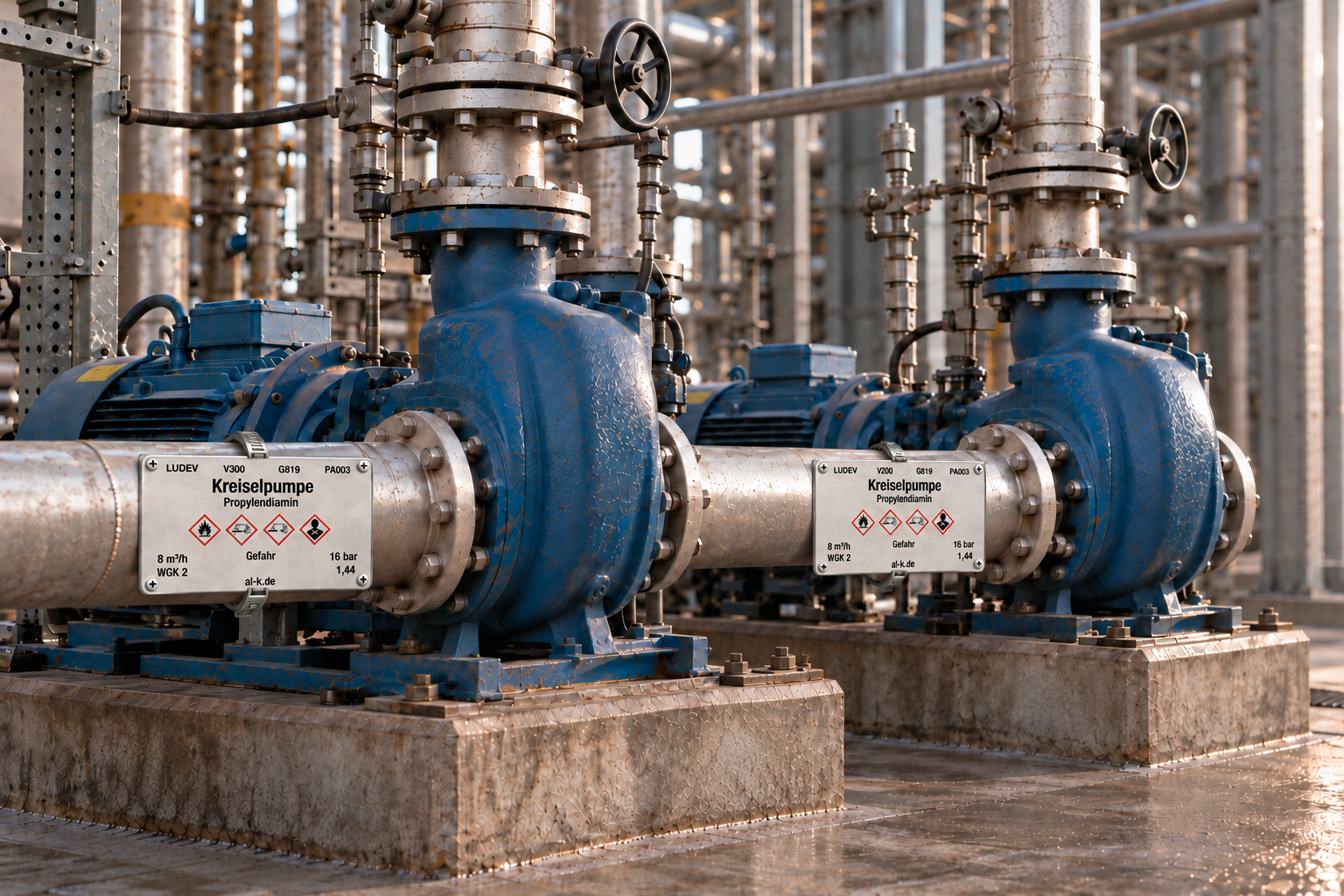

Anlagenkennzeichnung mit Kennzeichnung der Apparaturen wie Pumpen, Behälter und Wärmetauscher

Ist die Kennzeichnung von Apparaturen gesetzlich geregelt?

Nach § 8 Abs.2 Nr.3 Gefahrstoffverordnung sind Apparaturen und Rohrleitungen so zu kennzeichnen, dass mindestens die enthaltenen Gefahrstoffe und die davon ausgehenden Gefahren eindeutig identifizierbar sind.

Somit ist klar das die Anlagenkennzeichnung in Produktionsanlagen der Chemischen Industrie kein „nice to have“ ist sondern gesetzlich vorgeschrieben ist.

Für die Sicherheit in jeder Anlage muss eine fachgerechte und nach Norm durchgeführte Kennzeichnung der Apparaturen wie Pumpen, Behälter und Wärmetauscher sichergestellt werden. Es muss klar und deutlich erkennbar sein mit welchem Stoff man es zu tun hat und welche Gefahren er mit sich bringt. Wir übernehmen die fachgerechte Kennzeichnung und bringen Sicherheit in Ihre Anlage.

Ist die Kennzeichnung von Armaturen sinnvoll?

Steuerung der Chemischen Anlagen

Bei Handbedienten Armaturen, die häufig nur bei der Revision von Chemischen Anlagen bedient werden, können durch die Armaturenkennzeichnung Fehlbedienungen vermieden werden.

Effizientere Wartung und Instandhaltung
Wartungspersonal kann die richtigen Armaturen schneller finden und die entsprechenden Wartungsarbeiten effizienter durchführen.

Anlagenkennzeichnung mit Steuerung der chemischen Anlagen mit effizienter Wartung und Instandhaltung
Anlagenkennzeichnung mit Fließschema chemischer Prozesse

Unsere Schritte

1. Schritt: Beratung
2. Schritt: Dokument- und Objektanalyse
3. Schrift: Herstellung
4. Schritt: Montage
5. Schritt: Abnahme
6. Schritt: Betreuung
